第五版(简化设计) AK4493SEQ I2S/DSD DAC解码器 32bit 768K DSD64-DSD512

DAC音频数模转换 geediy 2026-04-06 8 次浏览 0个评论

新版AK4493SEQ DAC解码器!支持纯DSD解码(硬解)!!
支持I2S/DSD 信号输入!I2S支持到32bit 768K!DSD64-DSD512!
第5版电路!此版本采用官方模拟电路参数,声音偏暖,细节解析力清晰度高。

查看详情或购买连接地址:↓↓↓

https://item.taobao.com/item.htm?id=986331050992



此版本支持并联模式(单声道MONO模式)每板负责一个声道!默认为双声道模式可以通过板子K端口设置为单声道模式!

VREF供电为DAC的灵魂默认采样两片LT1763(每声道1片独立)供电,DAC芯片其他部分也均采用独立LDO供电!
搭配意大利界面可以实现DSD换曲无噪声!!
此版本支持I2S/DSD解码!
纯软控(板载单片机MCU)!独立设计使用I2S/DSD信号输入!
I2S最高支持 32bit数据 768KHz采样率! 注:I2S需要I2S格式(飞利浦格式)的数据,不支持左对齐或右对齐格式(右对齐为索尼格式)。同时支持DSD解码(原生支持DSD解码!不是把DSD转成PCM! 请不要被误导!) ,支持DSD64-DSD512 。
板子带静音功能,配合意大利界面可实现DSD换曲无噪声!
支持软控音量(VOL口接10K单联电位器实现,默认不接电位器用短路帽为最大音量)!

详细功能介绍、K端口功能介绍:(K端口功能实现原理是K端口控制单片机,再由单片机软控DAC芯片)

一、数字滤波器设置

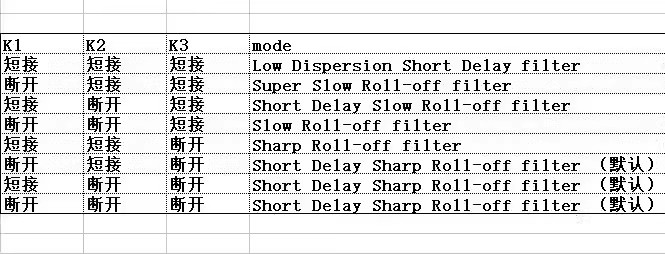

通过K端口K1 K2 K3 设置!如下图:


二、单声道Mono模式设置
通过K端口K4设置!
K4断开为双声道模式!K4短接为单声道模式!
三、单声道模式下左右声道选择,双声道模式下交换左右声道!
通过K5进行设置!
在单声道模式下,断开K5板子工作在左声道,短接K5板子工作在右声道!
在双声道模式下,断开K5为正常模式,短接K5则左右声道交换输出!
四、DSD Volumio Bypass模式设置(DSD直解)
通过K6进行设置!
断开K6为正常模式板子可以控制DSD的音量!短接K6为Volumio Bypass模式DSD模式下音量不可控制,此模式下可以调整DSD滤波器!

五、DSD采样率设置

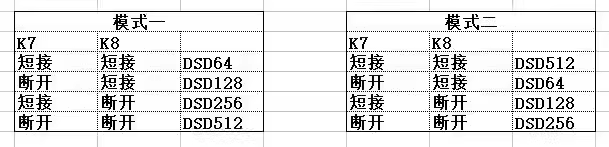

通过K7 K8 K9进行设置,需要注意的是DSD采样率控制有两种模式,两种模式通过K9进行切换,K9断开为模式一,K9短接为模式二。更改K9以后需要重新给板子通电!两种模式如下图:


其中模式一为默认模式,模式二用于匹配意大利界面(Amanero)用于在搭配意大利界面时实现自动切换DSD采样率!在使用模式二时K7接意大利界面的17脚,K8接意大利界面的18脚!

六、DSD数字滤波器设置
通过KA进行设置!断开KA截止频率低,短接KA为截止频率高!
七、静音设置!
通过KB进行设置!断开KB为静音,短接KB正常播放。也可以外接静音信号进行控制!
八、DSD/PCM模式切换!
通过I2S输入端口的DSDON信号脚进控制,高电平为DSD模式低电平为PCM模式!

I2S接口定义:
1 DSDON ; 2 GND ; 3 DATA/DSDL ; 4 BCK/DCLK ; 5 MCLK ; 6 LRCK/DSDR

电气特性:
PCB尺寸:10cm*8.3cm
DAC板电源:模拟运放供电直流DC±15V(注意是直流±15V用3根电源线输入,错接交流或线序接错会导致电路永久损坏!) ,其他1组单电源供电使用交流AC9V或直流DC12V(这里可以是交流也可以是直流,用直流效果更好)。

说明:
板子上音量控制(VOL口)采用电位器,但并不是真的用电位器来控制音量,而是用单片机读出电位器中间脚的电压比(与VCC到GND电压的百分比),然后通过软控写入DAC内部寄存器来实现音量控制,所以电位器只要接触良好即可,电位器品质的好坏并不会影响到音质。

---------------------------------------------------------------------------------
