双芯片并联版AK4499EXEQ*2 I2S/DSD DAC解码器
支持信号范围I2S 16-32bit 32K-768K DSD64-DSD1024
支持彩色触摸屏！屏幕可显示采样率信息（仅显示第一路I2S/DSD输入的）可进行功能设置调整音量等......
支持MONO单声道模式让2片AK4499EXEQ负责一个声道的输出！！！
查看详情或购买连接地址：↓↓↓
https://item.taobao.com/item.htm?id=951758106612
查看详情或购买连接地址：↓↓↓
https://item.taobao.com/item.htm?id=951758106612
-----------------------------↓↓↓产品介绍↓↓↓-----------------------------
本设计参考官方评估板布局设计（注意不是直刻或复刻只是整体布局参照官方结构不是直接把官方PCB拿来用的很多地方做了修改）模拟部分电路采样官方线路，VREF供电采用4片LT3042独立供电，DAC芯片其他部分均为独立供电设计！此板为差分（平衡）输出设计不支持RCA单端输出！运放使用4片OPA1612！

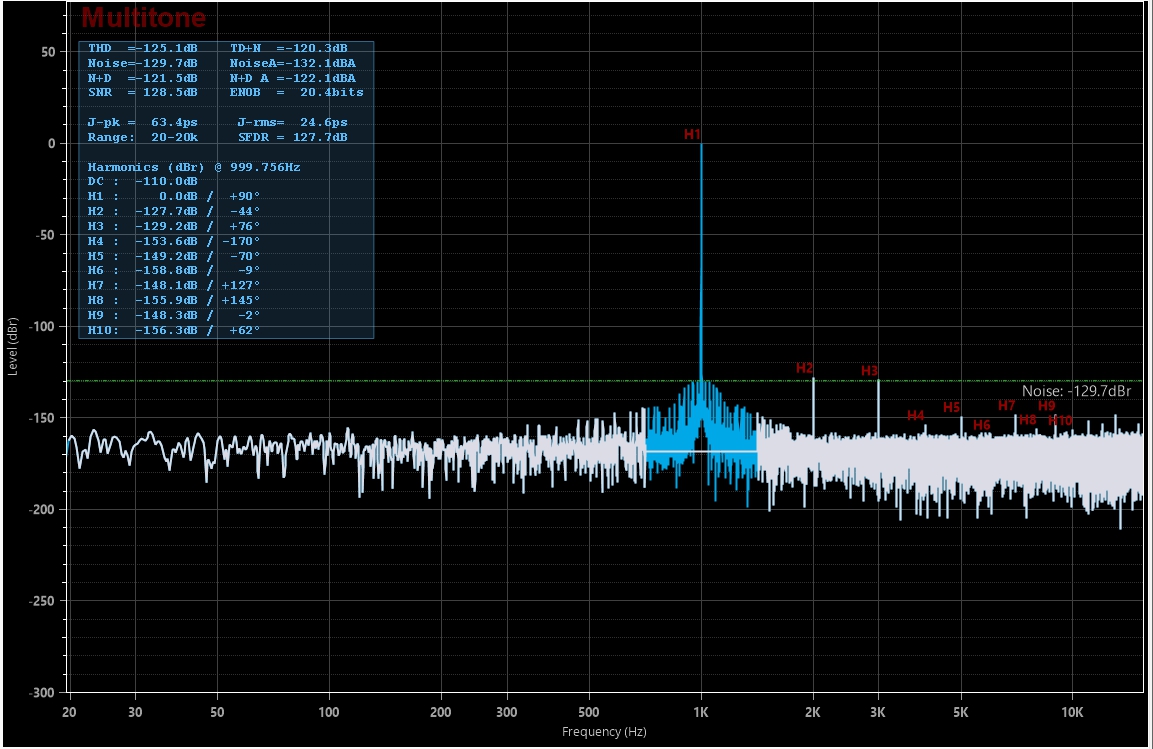

测试参数不同增益档位(误差+-1db)：
50%Level SNR(信噪比) 126db THD(谐波失真) -126db
62%Level SNR(信噪比) 128db THD(谐波失真) -125db
75%Level SNR(信噪比) 129db THD(谐波失真) -123db
此版本支持I2S/DSD解码！
纯软控（板载单片机MCU）！独立设计使用I2S/DSD信号输入（单路/双路）！
I2S最高支持 32bit数据 768KHz采样率！ 。同时支持DSD解码，支持2.8MHz, 5.6MHz, 11.2MHz, 22.5MHz 45.15MHz （对应DSD64 DSD128 DSD256 DSD512 DSD1024）DSD采样率 ！
由于AK4499EXEQ+AK4191EQ官方采用了全新的设计，所有的音频信号无论I2S还是DSD采样率都能够无损（不影响性能）自动识别，所以不再需要人为的控制采样率设置了！
支持软控音量默认用触摸屏控制音量！也可以外接按键或外接遥控模块控制（需自行DIY）！
可通过触摸屏设置板子的大部分功能！
屏幕可以显示输入信号的采样率，需要注意的是目前只支持显示I2S/DSD输入1的信息！双路输入的用户第二路输入不支持显示采样率信息！
详细设置功能介绍、以及K端口功能介绍：（K端口功能实现原理是K端口控制单片机，再由单片机软控DAC芯片）
1、音量设置：点击触摸屏右上角音量显示位置可进入音量设置！也可以使用K端口的K1、K2外接自复位按键来调整音量！同时K1、K2也可以对接无线遥控模块来实现遥控音量（低电平触发）！
2、数字滤波器设置：点击触摸屏中间的“DF Mode x”位置可以直接切换下一个滤波器模式！6种模式循环切换！
DF Mode 1：Short Delay Sharp Roll-off filter
DF Mode 2：Short Delay Slow Roll-off filter
DF Mode 3：Sharp Roll-off filter
DF Mode 4：Slow Roll-off filter
DF Mode 5：Super Slow Roll-off filter
DF Mode 6：Low Dispersion Short Delay filter
以下设置需要点击触摸屏下方"MENU/菜单"进入设置菜单后进行设置！
3、增益设置：点击菜单中"Gain/增益"按钮设置输出增益50%-80%分5个档位！增益越高信噪比越高！增益越低谐波失真就越低！选择哪个档位可根据情况自行权衡！！！其中DSD信号在Volume Bypass模式下增益固定为50%不可更改！
4、MCLK主时钟设置：点击“MCLK/主时钟”按钮进行时钟频率的设置！请严格遵守MCLK的设置频率，高于或低于设置频率可能导致板子无法正常工作或性能降低！页面下方的SYNC按钮设置同步异步模式建议使用“SYNC ON”不要更改！！！
5、I2S信号输入数据格式设置：点击菜单中“DIF/格式”按钮进行设置！请选择正确的信号格式设置错误会导致噪声或无声！下面的OSR128/OSR256按钮设置OSR模式，其中OSR128模式下谐波失真更低！
6、DSD播放模式以及DSD滤波器设置：点击菜单中“DSDF/D滤波”按钮进行设置！可切换DSD正常模式和Volume Bypass（DSD NOS）模式！Volume Bypass模式下DSD的输出增益不可更改固定为50%，下方DSD滤波器设置仅在Volume Bypass模式下生效！
7、单声道模式设置：通过菜单中“MONO/单声道”按钮就行设置！本DAC板子可设置为单声道模式单声道模式下每2片AK4499EXEQ负责1个声道的输出，可进一步提升性能！单声道模式需要手动将XLR平衡输出端口直接并联在一起使用！
8、I2S/DSD第二路输入开关：点击菜单中“IN2/输入2”按钮进行设置！开启此功能需要购买双路输入的版本！
9、显示屏语言设置：点击菜单中“Lang/语言”按钮进行设置！可以切换显示屏显示信息中部分内容的中英文显示！
10、K端口设置：其中K5-KC暂时未使用！
K1-K4用来接自复位按键或连接无线遥控模块使用！
K1：音量减。K2：音量加。K3：切换数字滤波器。
K4：用来同步控制专用接收板切换信号源！（专用接收板暂时没做好请等待）
K5-KC暂时未使用！！！
KD设置音量控制时是否同时控制第二路信号输入的（需购买双路输入的版本）！默认断开为一起控制，短接KD时不控制信号输入2的音量！
KE切换I2S/DSD信号输入2的自动识别模式（需购买双路输入的版本）！短接KE时信号输入2不需要使用DSDON信号自动识别PCM/DSD模式！
KF切换I2S/DSD信号输入1的自动识别模式！短接KF时信号输入1 不需要使用DSDON信号自动识别PCM/DSD模式！
KG用来手动切换I2S/DSD信号输入1的DSD/PCM模式！在不使用DSDON信号时可使用此模式！断开为DSD模式，短接为PCM模式！KG短接时I2S/DSD输入端口1的DSDON信号不要接！否则可能造成电路损坏！！！
I2S接口定义：
1 DSDON/NC ; 2 GND ; 3 DATA/DSDL ; 4 BCK/DCLK ; 5 MCLK ; 6 LRCK/DSDR ; 7 NC ; 8 MUTE
电气特性：
PCB主板尺寸：17.5 * 16.4 cm
DAC板电源供电说明：模拟运放供电为直流正负15V（DC+-15V MAX）（注意是直流双15V输入，错接交流或线序接错会导致电路永久损坏！成品板的话还会失去保修资格）模拟运放部分最大电压范围就是直流正负15V请不要超出此范围会损坏板子 ，其他供电3组AC 9V / DC 12V（这里可以是交流也可以是直流！交流用9V直流用12V不用分正负极）。注意!!!板子上的保护二极管P6KE18A损坏（击穿或烧毁）的一律视为人为损坏将失去保修资格。
