DoP open Standard

Method for transferring DSD Audio over PCM Frames Version 1.1

USB Audio2.0的特性规格中，对于多重声音的定义，只有标准PCM一种格式。而对于一般的原生档格式也定义成相容于各种格式的资料，其中包含声音 (audio)的格式。但很不幸的，对于DSD以及日渐普及的USB声音解码器则并没有特定的格式定义。採用官方的USB规格以单向差模(single common)方式来传输DSD声音的方式已经逐渐消失，唯一的契机是尽可能联合许多制造商来共同参与制定出一种透过USB端子传输DSD档案的方法。尽 管这个方法的目标是针对USB设备的连结，但通常来说也可以适用于其他PCM基础的连结方式如Firewire, AES/EBU以及S/PDIF...等。

1.动机

音乐播放软体的制造商都想要尽量简化他们为了支援USB连结传输声音时所需要格式的种类，理想来说，只需要有一种格式就好，同样的，硬体制造商也想要让他们的硬体跟所有的播放平台都相容，当然，这只会发生在所有人都使用单一格式的时候。

如上所提及，USB Audio 已经支持 “原生资料”的格式，可以使用于DSD，这会跟其他声音资料的传输途径(包含PCM)有一个很清楚的分野。然而，最新版本的Apple作业系统 OS 10.7 所内附的USB驱动程式只支援PCM规格，除此之外，它的中央声音处理引擎CoreAudio,，在OS内部也只支援PCM，所幸的是它对于取样频率并没 有限制 (较早的版本有一个支援原生档案的模式，但已成歷史)。由于Apple作业系统的架构强迫声音软体的开发厂商使用CoreAudio来当成所有声音相关的 格式，因此在Mac平台上基本上只有一种格式存在：PCM。 即便可行，创造一个分开的途径来传输DSD资料将会是一个浩大的工程。所以我们没的选择，只能使用PCM的路径来传输DSD的声音，藉由特别的旗标 (header)或是档头(header)，让接受资料的硬体可以侦测到格式的改变，并且依此来切换他们的解码装置。

当使用Windows的平台时， 会显得稍微容易一些：Windows原生并没有完全支援USB Audio 2.0的格式，它内建只支援到96kHz以及更低的PCM格式，它并没有内建驱动程式支援较高的取样格式，所以很明确的不论是标准PCM或是DSD，在 Windows平台上一开始就需要客制化驱动程式。幸运的是第三世界的软体发展厂商(比如Steinberg Audio) 早就于多年前参与并且开发好驱动程式 (称为 ASIO)，支援 PCM 以及 DSD 的格式，并且没有取样频率或是字元长度的限制。ASIO格式已经愈来愈普及，并且许多软体开发商也都支持，ASIO并不是是一个硬体的驱动程式，但是它媒 介于声音播放以及硬体驱动程式之间，每一个硬体的制造商仍然需要开发客制化的硬体驱动程式，但是ASIO则创造了一个所有应用软体的共同介面标准。

2. 解决方案

因为Apple OS 只容许PCM的传输途径，因此我们必须寻找一个方法把DSD的声音资料放进PCM的架构中，然后透过内建的USB驱动程式来传送。DSD具有1 位元的取样大小以及2.8224MHz的取样频率，换言之，它的资料量有2.8224Mbits/sec，这相当于是16 位元 PCM格式于176.4kHz取样频率下的资料量，为了要明确的在PCM的串流资讯中辨识出何时是DSD或是何时是PCM的 资料，我们需要额外的位元，PCM比较高的规格是24位元/176.4kHz，这给予我们8个位元来当做辨识的标记，这感觉有点太多了，因为8位元有 256种状态可以标示，而我们其实只需要分别两个状态(DSD & PCM)，但我们会看到这些多余的部份如何派上用场，以下是我们如何在每个音轨的每个取样中使用24位元：

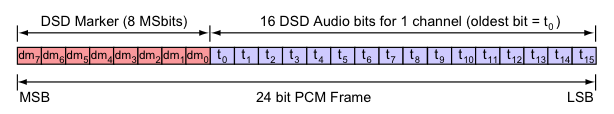

8个最显着的位元用来当做 DSD的标记，其余跟随的则是取样资料从0x05 到 0xFA。 每一个音轨内的取样都包含有相同的标记，这已经是我们挑选过在当接收端的硬体误判DSD的讯号为PCM时，最能有效降低爆音的方式，如果它真的不幸产生， 他会在88kHz附近产生一个大约 -34db的杂音，这对于音质几乎无损，而且大多的D/A转换器都会在它抵达喇叭前就压制到一个相当的程度，大部分的硬体制造商以及软体开发商会很容易的 共同防守来避免切换格式时错乱的情形发生，它会在开发软硬体过程的有限时间内排除，这是软体硬开发商的共同责任去避免发生错误解读的情形，并且全面的在上 市前测试他们的产品，反之将错误的将PCM资料当成DSD来解读，则只会制造出更少可预测的爆音。

留下的16的较低的位元则用来存放DSD的资料，第一个位元从t0开始。USB Audio的规格则将每一个PCM的Frame指派给特定的音轨 (左, 右...等) ，而当使用来传送DS串流资料时，每一个PCM Frame 只包含相关连于其指派音轨的DSD资料。

3. 双倍DSD (128FS)以及更高的解决方案

有两种可行方案，取决于是否所使用的PCM传输架构能支持到 352.8kHz的取样频率而定：

1. 上述所说针对64FS DSD的解决方案，可以藉由将相关的PCM取样频率，从176.4kHz提昇到 352.8kHz，只要可以支援这种方式， 就可以轻松的延伸到128FS，而所有的标记位元以及顺序都维持不变。

2. 对于没有办法支持352.8kHz (比如 AES/EBU)管道时，有一个变通的方法可以使用，并且不需要提昇PCM的取样频率:

3.

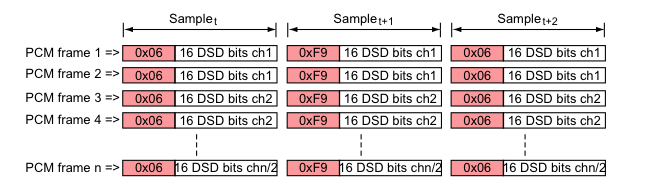

PCM 的音轨配对(比如说L/R) 可以用来传输单一DSD音轨的128FS DSD资料D，较低的PCM frame配对包含较旧的16 DSD位元 ，如同在64FS中相同的顺序，较高的PCM frame配对则包含较新的16 DSD位元.，使用不同的标记位元在一开始就区分是否使用这种方式。

第一种解决方案藉由提昇PCM的取样频率，较能够轻松的延伸支援较高的DSD取样频率。
