I2S四选一

购买或查看详情请点击：https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-44640175.5.742e340c1fbu4Q&id=542093936729

四路音频I2S/IIS切换模块！四选一！I2S缓冲！I2S 4选1模块！

默认价格为散件，需要成品加8元！！！

此模块功能为最多四路I2S信号输入，选择其中一路传输至后面DAC解码器等设备！（只能在四路中选择一路进行使用，不能四路合成一路）。。。

此模块由单片机控制（板子上已经集成单片机并写好程序，不需要买家自己用单片机控制），买家只需要外接按键即可选择使用哪路信号（注意外接的是按键（无锁的）不是开关），并且带断电记忆功能（下次开机时自动使用上次所选择的那路信号）。当使用其中一路信号时彻底阻断其他三路信号避免干扰。每路信号最多可传输8条信号线，除了4条用来传输I2S信号剩下的四条可以用来传输其他信号比如DSDON信号静音信号等（当然也可以用剩下的四条线传输另一组I2S做四声道用，具体怎么用可以自由发挥）。

详细介绍：

板子上 IN-A IN-B IN-C IN-D 接口为四路信号输入。OUT接口为输出。But接口外接按键切换信号使用。POWER（或+ G）接口为电源接口供电电压直流5V。

需要注意的是当其中一条信号线比如D1做DATA数据线时，那么所有输入输出接口的D1必须都用做DATA；D2-D8也是同样的道理。

注意：各板子的GND只能接GND。D1-D8不能当GND用！ D1-D8只能接信号用不能代替GND跟前后板子相连！！！跟前后板子的GND相连的时候只能用GND脚 ！！！！！

电源接口的+接5V G接GND。接错会导致板子损坏！

But接口接按键时按键的两条线都要接在But接口上，请不要从其他地方引线，接按键的两条线也不能连接其他任何地方，否则出现任何问题后果自负！

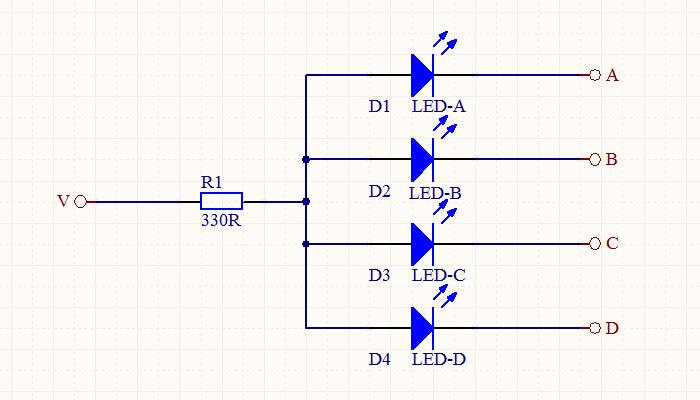

板子上 A B C D V 5个单字符的接口为接LED显示使用（新版V字符改为3.3V）！接法如下图：
